Cara membuat powerpack hidrolik

Cara membuat powerpack hidrolik ini sangat mudah , sebab kita hanya menyambung – nyambungkan masing – masing komponen saja .

Sebab semuanya sudah tersedia sudah dipasaran , namun yang harus diperhatikan pada saat membeli masing – masing komponen harus klop ( ukurannya harus pas ) antara yang satu dengan yang lainnya .

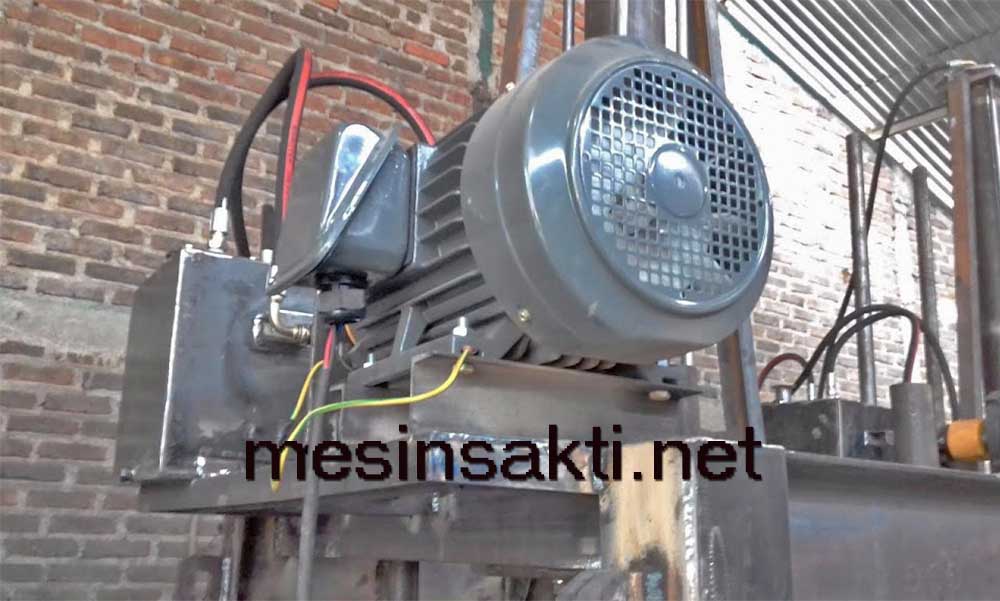

Berikut ini adalah contoh mesin powerpack yang telah kami buat

Cara membuat mesin powerpack hidrolik — mesin powerpack hidrolik

Pembuatan tangki recervoir

Dalam membuat sebuah mesin powerpack hidrolik yang paling penting adalah membuat tangki reservoir.

Di atas tangki reservoir inilah semua komponen lain di ikat , dengan begitu dalam harus pas dan tepat , dimana lubang harus dibuat , dimana tampat motor listrik akan di taruh , dan lain sebagainya .

Komponen yang harus dipersiapkan

Jika kita serius berencana akan membuat sebuah mesin powerpack hidrolik , berikut ini salah satu komponen yang harus kita beli :

Motor listrik ; Berfungsi untuk menggerakkan /memutar pompa hidrolik , daya atau kapasitas dari motor listriknya ini tergantung ukuran powerpack yang akan kita buat , jika tenaga powerpack yang di inginkan besar maka daya motor listrik ini harus besar juga , sebaliknya jika ukuran / kapasitas powerpack ini kecil maka tenaga motor listriknya juga kecil.
Pompa hidrolik ; berfungsi untuk menghisap cairan hidrolik dari dalam tangki hidrolik untuk dialirkan ke dalam aktuator .
Selang drain out
Gelas duga ( ini optional )
Valve – valve dan pengaman pendukung

Ketelitian dalam assembling

Sebenarnya dalam proses pembuatan mesin powerpack ini kita hanya perlu keahlian dalam merangkai saja , sebab hampir semua part sudah banyak tersedia di pasaran .

Mulai dari pompa , motor penggerak , valve , selang / saluran oli hidrolik , semua sudah tersedia di pasaran .

Kita hanya perlu membuat beberapa part dan yang paling penting adalah rangka , sebab semua komponen lain akan diletakkan pada rangka ini .

Tahapan dalam membuat powerpack hidrolik

Dan berikut ini adalah beberapa hal yang harus kita buat sendiri / kita kerjakan sendiri dalam hal cara membuat powerpack hidrolik:

Membuat tangki reservoir .

Fungsinya adalah sebagai tempat penyimpanan oli hidrolik , kita bisa membuatnya dari bahan plat besi atau stainless .

I. Model tangki recervoir

Model dan bentuknya terserah kita bisa kotak atau bulat yang penting ukurannya pas / sesuai dengan kebutuhan .

II. Penambahan gelas duga

Pada salah satu dinding dari tangki reservoir ini kami juga memberikan tambahan gelas duga yang berfungsi untuk melihat permukaan cairan hidrolik .

Dengan ditambahkannya alat ini kita bisa memantau kapasitas cairan hidrolik , kita bisa tau apakah ada pengurangan cairan hidrolik atau tidak .

Jika terjadi penurunan jumlah oli hidrolik kita bisa menambahkannya langsung atau segera memeriksa apakah ada kebocoran atau tidak .

III. Tangki sebagai tempat menempelnya komponen lain

Di bagian atas tangki reservoir diberi beberapa lubang yang berfungsi untuk tempat masuknya pipa hisap dan selang drain out , bisa di las atau bisa juga diberi drat yang bisa bongkar pasang .

Selain itu pada bagian atas tangki reservoir kami juga memberikan selang kembali untuk cairan oli yang keluar dari actuator atau silinder hidrolik .

Pemasangan motor listrik dan pompa hidrolik

Di atas tangki juga harus diberi dudukan motor listrik dan pompa hidrolik , atau bisa juga ditempatkan disampingnya .

Dudukan motor listrik harus berdekatan dengan dudukan pompa hidrolik agar bisa simple artinya koneksi keduanya ( motor listrik dan gearpump ) hanya menggunakan kopling saja .

Sebab jika koneksi keduanya menggunakan pulley maka akan membutuhkan banyak space .
