Rangkaian powerpack hidrolik
Pemesanan powerpack hubungi HP : 0878.6064.8604
Gambar di atas ini adalah salah satu contoh rangkaian powerpack hidrolik , secara sederhana powerpack ini terdiri dari beberapa bagian diantaranya adalah :
Tabung oli hidrolik .
Rangkaian powerpack hidrolik berikutnya adalah Tabung oli hidrolik , ada yang menyebutnya tabung reservoir
Apapun itu sebutannya yang jelas komponen ini sangat penting sekali gunanya , yakni berfungsi untuk menampung oli hidrolik
Cairan hidrolik yang berasal dan yang akan dikirim ke dalam aktuator atau silinder hidrolik akan berada di dalam tangki reservoir ini.
Material pembuat tangki recervoir
Biasanya tangki oli hidrolik ini terbuat dari bahan baja , bahan stainless steel dan ada juga yang terbuat dari bahan plastik .
Volume tangki reservoir ini harus mampu menampung oli sesuai kapasitas tekanan hidroliknya .
Pada gambar di atas yang berwarna merah dan bentuknya kotak itulah yang dimaksud dengan tangki reservoir .
Motor listrik/ sumber penggerak
Motor listrik ini berfungsi sebagai sumber tenaga untuk menggerakkan pompa hidrolik .
Sebenarnya mesin penggerak ini tidak selamanya harus menggunakan motor listrik , namun juga bisa menggunakan :
- Motor bensin atau
- Mesin diesel ,
Hanya saja kurang proporsional kalau mesin powerpack-nya kecil diberi tenaga mesin diesel yang berbobot besar .
Karena dimensi mesin powerpack yang kecil itulah makanya yang paling cocok adalah menggunakan motor listrik.
Fungsi utama dari motor penggerak ini adalah untuk menggerakkan hydraulic pump ( pompa hidrolik ) .
Rangkaian powerpack yang menggunakan motor listrik ini lebih praktis dan bobotnya juga lebih ringan terutama jika nantinya mesin akan digunakan untuk menggerakkan tenaga yang membutuhkan tenaga besar namun volumenya harus besar misalnya :
- Mesin filter press
- Crane mobile
- Mesin press limbah kertas dan plastik
- dll

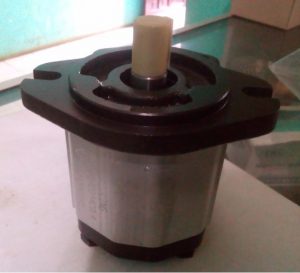

Pompa hidrolik
Pompa hidrolik ini merupakan salah satu komponen dalam mesin powerpack yang berfungsi untuk mengirimkan cairan hidrolik dari tangki reservoir ke dalam actuator
Biasanya pompa hidrolik yang dipakai dalam mesin powerpack ini adalah jenis gearpump. Untuk mengetahui kapasitas pompa hidrolik ini biasanya kami menggunakan satuan CC .
Jadi kalau kita mau beli ke toko sparepart hidrolik , biasanya yang ditanya adalah CC-nya .
Pompa hidrolik ada beberapa macam diantaranya adalah :
- Pompa roda gigi atau gearpump
- Pompa kipas ( impeller )
- Pompa hidrolik piston
- DLL
Pompa roda gigi ini bekerja layaknya 2 buah gigi yang saling berputar ke arah pasangannya , Banyak mesin – mesin hidrolik kecil yang menggunakan pompa hidrolik jenis roda gigi .
Pipa / flexible hose ( saluran oli hidrolik )
Pipa hisap ini biasanya terbuat dari pipa besi atau stainless atau bahan lain yang penting disaat proses penghisapan tidak mengkerut .
Fungsi dari pipa hisap ini adalah sebagai penghubung cairan dari dalam tangki hidrolik dihubungkan dengan pompa hidrolik .
Pada proses perawatan pipa hisap ini tidak boleh ada karat apalagi bocor sebab jika terjadi kebocoran maka mesin tidak akan bekerja dengan maksimal.
Selain itu ada juga pipa atau flexible hose yang menghubungkan antara pompa hidrolik menuju ke actuator , atau silinder hidrolik .
Saluran ini harus cukup kuat sebab nantinya akan di lewati oleh oli hidrolik bertekanan tinggi . Jika tidak kuat maka saluran ini akan bocor .

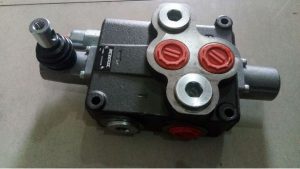

Valve – valve .
Valve ini berfungsi untuk mengatur arah mengalirnya oli hidrolik , valve ada yang bekerja secara manual ( digerakkan oleh tenaga manusia ) dan ada juga yang bekerja secara otomatis.
Valve otomatis kebanyakan berfungsi sebagai pengaman mesin powerpack ketika tekanan di dalam mesin terlalu tinggi
Dengan cara otomatis spring di dalam valve akan bekerja lalu mengalirkan cairan hidrolik untuk masuk kembali ke dalam recervoir tank .
Valve manual bekerja dengan cara digerakkan oleh tenaga operator , artinya bisa diatur sedemikian rupa sesuai dengan kebutuhan .
