5 Ms 400 single power @ 15 PK ( L-durit )



  • Type : 5 Ms 400 single power @ 15 PK ( L-durit )
  • Mesin shredder type 400 ( L-durit )
  • Penggerak : 1 unit electrik motor @ 15hp + gearbox reducer speed
  • Dimensi PxLxT : 110 x 70 x 70 (cm).
  • Pisau insert : gabungan besi dan baja ( L-Durit ) panjang pisau 40 cm
  • Asal kota pengiriman : Bandung barat – Jawa barat
  • Lama pembuatan : 30 hari
  • Fungsi mesin shredder : Untuk menghancurkan aneka macam produk ( material ) dengan tingkat kekerasan yang tidak terlalu keras .

Foto – foto mesin :

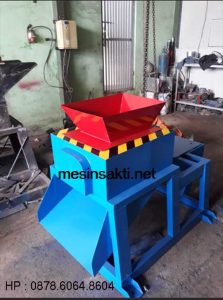

shredder single power

Tampilan luar

Tampak mesin dilihat dari depan kiri , dengan motor penggerak yang masih belum terpasang , Mesin ini memiliki dimensi ( P x L x T ) : 110 x 70 x 70 (cm).

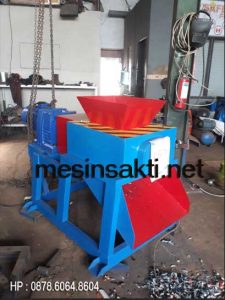

mesin shredder type 400

Pada foto yang satu ini adalah tampilan outdoor jika dilihat dari depan kanan , tampak motor penggeraknya dengan posisi mesin yang berada di belakang mesin . Sedangkan posisi output dari material yang dihancurkan berada di depan mesin .

Sisir pisau
Mesin shredder
Susunan pisau mesin shredder

Dan pada sisi atas mesin terdapat beberapa susunan pisau dari mesin shredder type 5 Ms 400 single power @ 15 PK ( L-durit ) , pada gambar di atas ada beberapa item yakni :

  • Yang berwarna abu – abu : itu adalah pisau , kami membuat dari bahan insert , maksudnya gabungan antara besi dan baja . Ujungnya kami las baja khusus tool steel .
  • Warna merah : Kami menyebut sisir , fungsinya adalah untuk menahan material yang akan dihancurkan agar tidak ikut berputar mengikuti putaran pisau .
  • Warna biru : Dinding ( blok ) , dinding ruang pencacah .

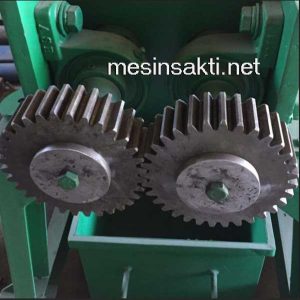

joint gear 2

Gear

Gear , Pada gambar diatas m,erupakan sebuah gear , dalam hal mesin shredder ini , kami fungsikan untuk membantu memutar AS yang lainnya . secara mesin ini hanya menggunakan single penggerak .

Penggerak

Dan penggerak yang satu ini hanya terhubung dengan 1 as saja , agar as yang lain ikut berputar maka kami menggunakan bantuan gear ini .

Motor gearbox
Motor gearbox

Dan pada gambar di atas ini adalah sebuah motor gearbox , motor penggerak yang kami pasang pada type 5 Ms 400 single power @ 15 PK ( L-durit ) ini menggunakan motor gearbox 15 hp .

Untuk penggerak ada 2 macam yakni :

  1. Ada yang sudah bersatu antara motor listrik dan gearbox dari pabriknya
  2. Dan yang kedua adalah yang terpisah , antara motor listrik dan gearboxnya terpisah , seperti halnya pada gambar berikut ini :

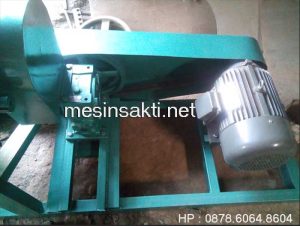

penggerak mesin shredder | 5 Ms 400 single power @ 15 PK ( L-durit )

Anatara motor listrik dengan worm reducer speed terpisah , dari motor listrik ke reducer speed disambungkan dengan vanbelt , sedangkan dari reducer speed ke Shaft disambungkan dengan sproket dan rantai .
