Macam macam conveyor fungsi dan cara kerjanya

Ada beberapa Macam macam conveyor yang saat ini dipakai , masing – masing perbedaan conveyor ini dibedakan berdasarkan material yang akan dipindah/diangkut . Dan berikut ini adalah beberapa diantaranya :

Belt conveyor

Dalam bahasa Indonesia , belt conveyor ini disebut juga ban berjalan , sebab dilihat dari prinsip kerja conveyor ini adalah menyimpan material yang akan diangkut ke atas sebuah ban yang berjalan.

Belt ini bisa berputar sebagai akibat dari berputarnya sebuah pulley .

Pulley conveyor yang diberi penggerak disebut head pulley , sedangkan pulley yang sebagai titik balik dari sebuah belt dan tidak diberi penggerak disebut tail pulley .

Untuk bahan belt ada beberapa macam diantaranya rubber textile dan plastik .

Sedangkan yang berfungsi sebagai penggeraknya ada yang menggunakan motor listrik dan gearbox dan ada juga yang menggunakan mesin diesel dan gearbox.

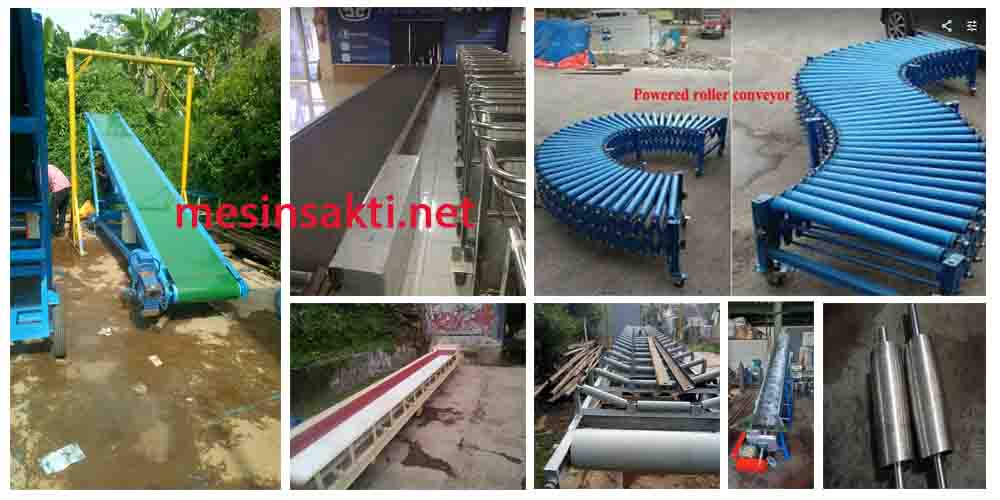

Gambar di atas merupakan sebuah contoh mesin belt conveyor . Dimana dalam satu set belt conveyor terdiri dari beberapa komponen yakni :

1. Rangka conveyor
2. Belt conveyor
3. Pulley conveyor
4. Penggerak ( motor gearbox )
5. Roller

Screw conveyor

Beda lagi dengan screw conveyor , Untuk memindahkan material tidak menggunakan ban yang berjalan , akan tetapi menggunakan perputaran screw

Bentuknya tidak seperti pada belt conveyor yakni datar / rata , akan tetapi berbentuk bulat dan panjang ( tubular ) menyerupai pipa , dan di dalamnya terdapat screw .

Pada kedua ujungnya terdapat bearing sebagai bantalan AS , dan pada salah satu ujung as di hubungkan dengan penggerak . Dan penggerak yang digunakan biasanya menggunakan motor gearbox .

Screw conveyor ini digunakan untuk memindahkan material yang berbentuk partial kecil kecil .

Berbeda dengan belt conveyor , pada screw conveyor ini tidak menggunakan belt berjalan untuk memindahkan muatan di atasnya . Untuk memindahkan muatan di atasnya menggunakan dorongan screw , itulah kenapa mesin ini disebut screw conveyor .

Sebuah screw conveyor terdiri dari beberapa bagian yakni :

1. Motor penggerak menggunakan motor gearbox , motor gearbox ini di connect ke AS screw
2. Daun screw . Berfungsi untuk mendoro material yang akan dipindahkan
3. Dinding dan cover , berfungsi sebagai wadah agar material yang akan diangkut tidak tumpah

Gravity roller conveyor

Tepatnya ini hanyalah sebuah alat , artinya alat ini tidak menggunakan mesin penggerak , untuk memindahkan barang maka posisi conveyor harus dimiringkan atau dengan cara di dorong .

Alat ini hanya terdiri dari beberapa susunan roller yang di susun secara mendatar dengan jarak tertentu .

Dan masing – masing roller ini dapat berputar pada porosnya , sehingga saat ada material di dorong diatasnya roller ini akan menggelinding ( berputar ) .

Keuntungan dari gravity roller ini , tidak memerlukan biaya perawatan , selain itu untuk mengoperasikan alat ini tidak membutuhkan daya listrik / diesel.

Namun sayangnya alat ini tidak bisa digunakan untuk memindahkan material yang kecil – kecil , jadi semua material yang dapat diangkut oleh gravity roller conveyor ini harus dimasukkan ke dalam kardus atau kotak kayu .

Dan foto di atas adalah contoh gravity roller conveyor , alat ini tidak dilengkapi dengan self powered , untuk memindahkan barang di atasnya harus dimiringkan

Jika posisinya tidak miring maka untuk memindahkan material di atasnya harus di dorong atau ditarik .

Bucket conveyor

Bucket conveyor ini pada prinsipnya merupakan sebuah Macam macam conveyor jenis belt conveyor ( ban berjalan ) hanya saja pada bagian beltnya diganti dengan menggunakan bucket ( ember ) .

Tujuan di beri ember ( bucket ) adalah untuk memindahkan material dalam bentuk grain ( biji – bijian ) secara vertikal atau dengan sudut kemiringan yang tajam.

Dengan menggunakan bucket maka biji – bijian akan diangkut menggunakan ember ( bucket ) . Material yang biasanya diangkut menggunakan bucket conveyor ini misalnya :

• Jagung
• kedelai
• kopi
• gandum
• dll .
