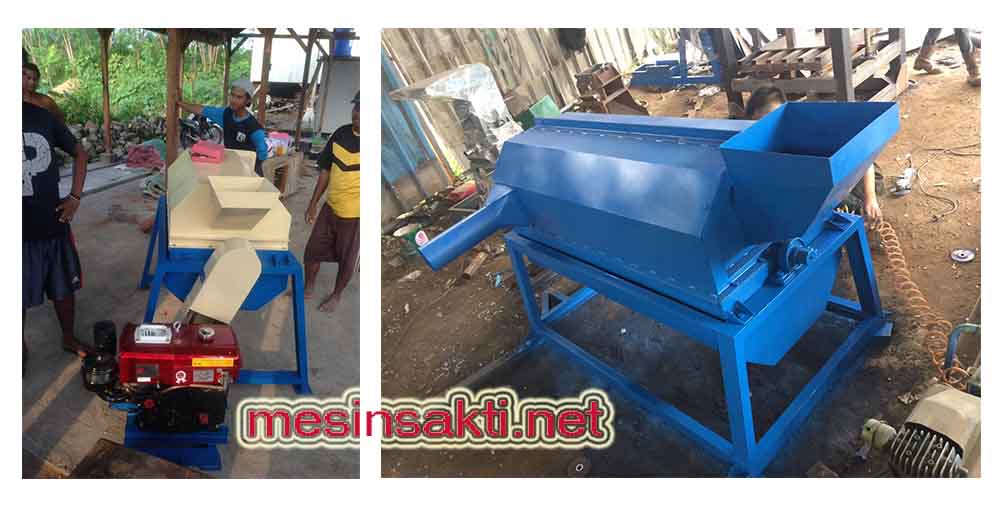

Spinner horizontal

• Harga : RP 21.000.000, – Power mesin diesel 7 hp ( Cap +/- 500 kg per 8 jam kerja )
• Harga : RP 33.000.000, – Power mesin diesel 16 hp ( Cap  +/- 1 ton per 8 jam kerja )
• Harga : RP 42.000.000,- Power motor listrik 20 hp ( cap +/- 1,5 ton per 8 jam kerja )
• Rangka  : Besi baja
• Body tabung spinner  : plat esser 2 (mm)
• Screen / mesh dalam : Plat saringan 5 (mm )
• Shaft : Diameter 50 (mm)
• Dimensi mesin  : 200 x 610 x 650 (cm)
• Tingkat kekeringan : +/- 90%
• Cara Pengoperasian : Tinggal masukkan material yang akan di keringkan ke dalam mulut spinner, di dalam tabung ada besi pemukul yang akan memukul butiran air yang menempel pada bahan .
• Asal pengiriman : Bandung barat – Jawa Barat

---

Video mesin spinner horizontal

---

Bagian – bagian mesin spinner horizontal



Secara sederhana sebuah mesin spinner horizontal ini terdiri dari beberapa bagian , dan berikut ini adalah bagian – bagiannya :

Bagian – bagian mesin spinner horizontal

Output :

Merupakan salah satu komponen yang berbentuk pipa dengan ukuran tertentu , tujuan dari komponen ini sebagai tempat keluarnya material misalnya cacahan plastik .

Bagian ini dibuat dari bahan pipa besi tujuannya adalah untuk mempermudah di sambungkan dengan part lain , misalnya karung atau flexible hose yang terhubung dengan tangki silo .

Rangka :

Pada mesin spinner ini berfungsi sebagai tempat menempelnya berbagai komponen lain . Biasanya rangka ini terbuat dari besi baja UNP 6.5 atau lainnya tergantung kebutuhan .

Untuk type – type mesin yang besar terkadang menggunakan bahan IWF .

Cover :

Berfungsi sebagai pelindung atau penutup semua komponen di dalamnya . Di dalam cover inilah material yang akan dikeringkan dipukul menggunakan bilah bilah yang terbuat dari plat besi .

Corong input :

Terbuat dari plat esser , komponen ini berfungsi untuk membantu memasukkan /mengarahkan material yang akan dikeringkan agar masuk tepat ke dalam ruang pengeringan .

Biasanya plat esser yang digunakan adalah dengan tebal 2 atau 3 mm .

Motor penggerak

Bisa menggunakan motor bakar ( mesin diesel atau mesin bensin ) fungsinya untuk menggerakkan rotor . Dimana rotor inilah yang berfungsi untuk memukul material yang akan dikeringkan dari butiran – butiran air .

Pulley

Pulley pada mesin spinner ini ada 2 yakni menempel pada motor penggerak ( motor listrik atau mesin diesel ) dan satunya lagi adalah pulley yang menempel pada rotor mesin spinner .

Antara motor penggerak dan rotor spinner keduanya dihubungkan menggunakan vanbelt .
