Mesin penghancur papan PCB | Papan sirkuit cetak

Mesin penghancur papan PCB ini pada dasarnya mesin ini tidak dikhususkan untuk menghancurkan papan PCB , tapi  boleh bisa dibilang mesin  multifungsi  , sebab mesin shredder ini selain bisa digunakan untuk menghancurkan papan PCB atau papan sirkuit cetak namun juga bisa digunakan untuk menghancurkan produk lainnya misalnya  :

1. Produk yang terbuat dari bahan karet.
2. Material yang terbuat dari bahan organik.
3. Material yang terbuat dari bahan Plastik
4. DLL

Spesifikasi mesin penghancur papan PCB

• Pisau/cutting blade  : Bahan SKD-11
• Motor penggerak  / power : Motor listrik + gearbox
• Rangka / konstruksi : Besi IWF
• Body /dinding ruang penghancur : Plat 20 mm
• Fungsi : Untuk Menghancurkan segala macam sampah termasuk papan PCB .

Baca artikel kami lainnya : Mesin penghancur kertas

Detail mesin shredder

Penggerak mesin shredder

Untuk penggeraknya mesin shredder ini kami gunakan adalah motor gearbox  jadi lebih praktis , simple ,  Dan kami menyebutnya motor gearbox sebab mesin ini sudah menyatu dengan gearbox

Jika kita menggunakan motor gearbox ini maka keuntungannya dengan type ini adalah lebih praktis dan tidak membutuhkan banyak ruang , Untuk menghubungkan antara AS motor gearbox dengan AS mesin shredder kami  menggunakan gear .

Gear mesin shredder

Pada mesin penghancur papan PCB ini , Gear ini ada 2 macam yakni drive gear dan satu lagi iddle gear . Drive gear mesin berfungsi sebagai penggerak utama pada mesin shredder , dan drive gear inilah yang menghubungkan antara AS motor gearbox dengan AS mesin shredder .

Adapun gear yang lainnya dikenal  juga dengan sebutan iddle ,  dan tugas dari iddle drive ini adalah hanya untuk membantu as yang lainnya agar  juga ikut berputar.

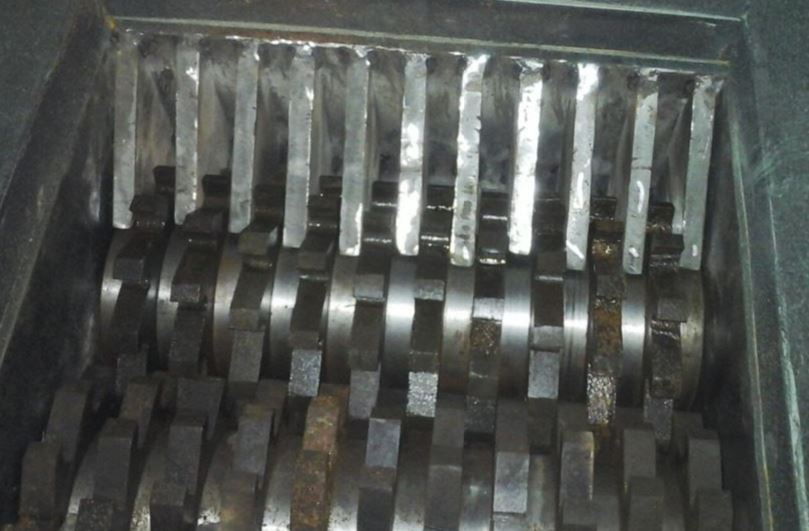

Pisau mesin shredder

Susunan pisau pada mesin shredder ini  dibuat sedemikian rupa sesuai dengan fungsinya yaitu agar bisa mencabik barang yang dimasukkan ke dalam mesin melalui corong / hoper .

Untuk bahannya sendiri kami menggunakan bahan SKD-11. Dalam satu mesin ada beberapa pisau , tergantung panjang pisau dari ujung ke ujung  , untuk masing – masing pisau kami beri sekat berupa ring besi .

Trial mesin penghancur papan PCB

Untuk mesin penghancur PCB ini kami menggunakan mesin shredder dan kami diminta oleh salah satu perusahaan besar dari Serang untuk mencoba menghancurkan papan PCB yang mereka produksi , test apakah mesin ini mampu atau tidak untuk menghancurkan papan PCB produk mereka .

Ketika masih trial tentu mesin shredder ini tidak cocok untuk menghancurkan papan PCB ini terutama panjang hoper dan dimensi  pisau / mata hook .

kami bilang hopernya tidak cocok sebab masih ada material  yang masih melompat keluar dari hoper disaat mesin sedang bekerja , adapun ukuran mata hook atau pisau juga kurang ideal untuk menghancurkan  papan PCB ini, hal ini dibuktikannya dengan sulitnya mata hook pisau dalam menggigit papan PCB .

Untuk menghancurkan papan PCB ini , nantinya akan kami ubah pada beberapa bagian yakni :

1. Bagian Hoper akan kami ganti dengan hoper yang panjang, dan lebih tertutup , hal ini untuk menghindari material melompat keluar ketika mesin sedang bekerja.
2. Mata hook / pisau akan kami perpanjang , yang awalnya cuman 2 cm akan kami ganti dengan yang lebih panjang setidaknya 3-4 cm.

Applikasi / fungsi mesin penghancur papan PCB

Mesin shredder ini berfungsi untuk menghancurkan papan PCB ( papan sirkuit cetak )  yang sudah tidak digunakan lagi atau gagal produksi .

Dimana di lokasi pabrik yang memproduksi komponen papan PCB jika terjadi produk gagal dalam produksi maka barang yang gagal tadi tidak layak untuk dijual ke pasaran .

Untuk menghindari penyalahgunaan maka papan PCB ini harus dihancurkan hingga hancur dan tidak bisa digunakan lagi , untuk menghancurkan papan pcb inilah kita bisa menggunakan mesin shredder serbaguna ini
