Desain mesin shredder

Mesin shredder | Desain mesin shredder ini awalnya kami membuat mesin  dengan single power maksudnya adalah untuk menggerakkan 2 shaft kami hanya menggunakan hanya 1  power saja ( motor listrik dan gearbox )

Namun seiring dengan meningkatnya permintaan masyarakat yang menginginkan agar mesin shredder kami dilengkapi dengan 2 penggerak , maka desain mesin ini kami rubah menjadi 2 penggerak .

Keuntungannya adalah kekuatan dalam menyobek material lebih kuat , dan kemungkinan ngeblok ( macet ) bisa di eliminasi .

Desain mesin shredder yang lama

---

Mesin shredder dengan single power

Itu yang kami maksud hanya menggunakan single power , artinya kedua AS  digerakkan dengan 1 power .

Kerugian dalam menggunakan mesin dengan desain lama ini adalah kekuatannya yang lemah jika dibandingkan dengan menggunakan 2 power .

Jika digunakan untuk menghancurkan material yang kekerasannya lebih keras dari kekuatan motor listrik maka mesin akan sering macet / ngeblok ,

Namun keuntungannya untuk mesin yang menggunakan hanya satu power ini adalah hemat dalam menggunakan listrik , artinya tidak terlalu banyak menggunakan daya listrik .

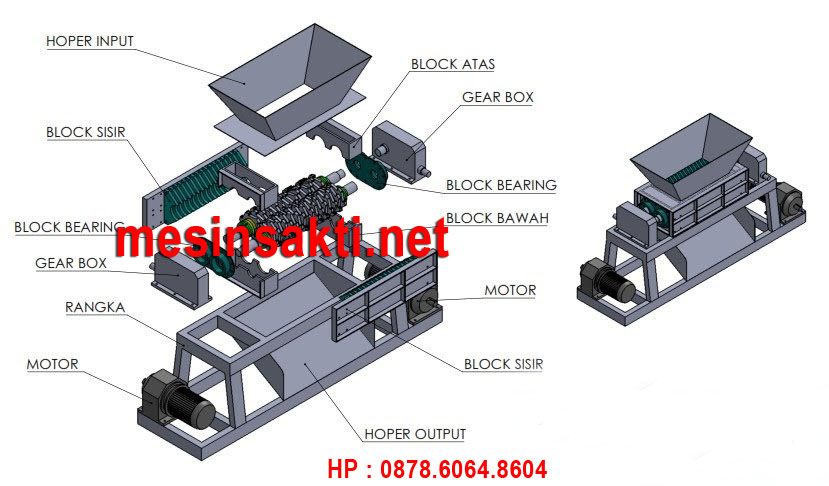

Desain mesin shredder yang terbaru

---

Inilah yang saya maksud bahwa masing – masing pisau ( roll ) menggunakan power sendiri – sendiri , desain mesin seperti ini  membutuhkan banyak daya listrik ,  dan itu adalah hal wajar sebab menggunakan penggerak .

Misalkan satu motor menggunakan 10 HP atau 7500 watt , dan kalau menggunakan 2 motor gearbox  maka daya yang dibutuhkan akan dua kali lipatnya . ( Baca juga : Cara kerja mesin shredder )

Kelebihan dengan desain seperti ini yakni menggunakan double power ini adalah bahwa tenaga yang dihasilkan akan bertambah sebab masing – masing AS pisau menggunakan satu penggerak .

Dengan demikian maka kemampuan dalam mencacah benda – benda yang keras dan kenyal juga akan bertambah  lebih besar . Berikut ini contoh benda -benda yang dihancurkan dengan menggunakan mesin  ini misalnya :

1. Material Sepatu , Tas , Karet , bahan kain
2. Bahan organik misalnya Kayu / dahan kayu , Kayu lapis , Board
3. Material logam misalnya : Kaleng atau seng
4. Daging atau kulit binatang , serta tulang hewan
5. Dll

Desain pisau mesin shredder

---

Inilah uniknya dari mesin  ini , jikalau pada umumnya pisau itu berbentuk pipih atau gepeng dan tajam , Namun tidak dengan pisau mesin shredder ini , model bentuknya bulat dan pada sisi – sisinya terdapat hook yang berfungsi untuk mencabik atau mengoyak benda – benda .

Pada bagian tengahnya terdapat sebuah lubang yang berfungsi untuk tempat as . Hook yang terdapat pada sisi pisau ini berfungsi untuk mencabik benda yang akan dihancurkan , umumnya jarak hook yang terlalu berdekatan seperti pada gambar diatas sering digunakan untuk menghancurkan material lunak seperti :

• Jarum suntik di rumah sakit
• Sandal karet
• Tas kulit
• Plastik
• Ember plastik
• Botol oli
• Dll .

Dalam AS yang sama antara pisau yang satu dengan pisau yang lainnya tidak berdempetan akan tetapi di pisah oleh  ring , dan space yang ditempati oleh ring ini yang nantinya dikhususkan untuk pisau yang menempel pada AS yang satunya lagi .

Dan gambar diatas adalah contoh dari susunan pisau mesin shredder yang sudah terpasang pada AS dan block. Pisau dan sisir juga sudah terpasang semua pada tempatnya . Hanya saja pada gambar di atas untuk hopper belum dipasang .

Sedangkan gambar di atas adalah desain pisau mesin yang hanya menggunakan 1 hook saja . Desain seperti ini kami gunakan untuk menghancurkan ( mencabik ) material keras dari bahan logam seperti drum besi , besi – besi rongsokan , rangka sepeda motor , dll .

Dan gambar di atas ini adalah ketika susunan pisau tadi digabung satu per satu menjadi satu kesatuan dalam satu AS , dan dalam satu mesin terdapat 2 shaft yang saling berhadap – hadapat , celah masing – masing pisau di isi oleh pisau yang ada di seberangnya . sehingga tidak ada bagian dari material yang akan dihancurkan bisa lolos tidak terpotong .

Desain penggerak

---

Penggerak pada mesin shredder berfungsi untuk memberikan sumber tenaga untuk memutar pisau . Sedangkan pisau berfungsi untuk memotong material yang akan dihancurkan . Penggerak untuk mesin shredder umumnya kami menggunakan motor listrik yang dikombinasikan dengan gearbox

Gambar di atas adalah penggerak mesin penghancur jenis shredder dengan pisau tumpul untuk menghancurkan botol vaksin dengan menggunakan penggerak mesin motor listrik , dimana gearbox terpisah dengan motor listrik . Untuk transmisi daya menggunakan vanbelt dan rantai .

Ada lagi desain penggerak yang menggunakan penggerak motor gearbox sudah bersatu dari pabriknya . Keuntungan menggunakan jenis penggerak ini adalah lebih simple dan lebih praktis , sehingga pada mesin tidak membutuhkan banyak ruang dan tempat .

Jenis lain untuk penggerak bisa juga menggunakan mesin diesel , hanya saja kami jarang menggunakan penggerak mesin diesel sebab pada mesin diesel jika terjadi blok ( macet ) pisau tidak bisa berputar balik untuk membebaskan diri dari sumber penyebab kemacetan pada pisau . Berbeda dengan penggerak yang menggunakan motor listrik , jika terjadi macet maka pisau akan bisa berputar balik untuk membebaskan diri.
