Desain mesin ayakan batu koral dan pasir

Desain mesin ayakan batu koral dan pasir ini berbagai macam , mulai dari yang sistem getar , sistem maju mundur hingga sistem rotary screen .

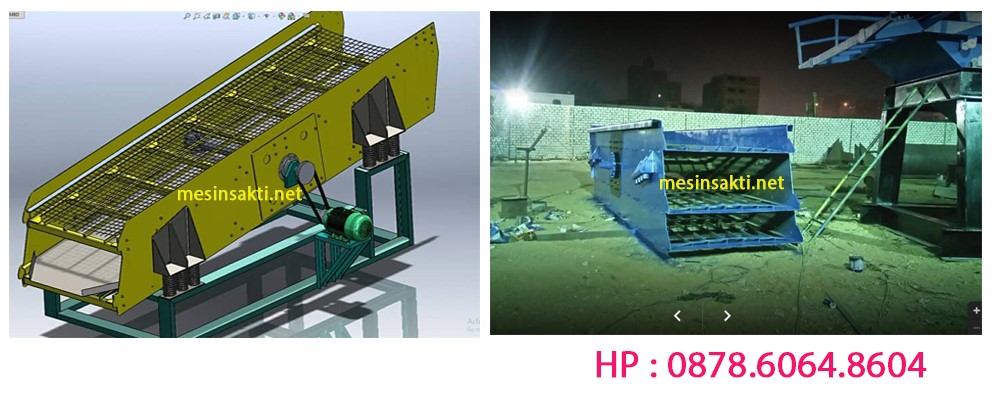

Dan gambar di atas adalah beberapa desain dari mesin ayakan sistem vibrator ( getar ) dengan bidang batu koral dan pasir yang berbentuk persegi panjang

Posisi mesin jika dilihat dari depan . Posisi motor penggerak berada di samping kanan frame ayakan . pada gambar di atas terlihat 2 frame yakni yang atau berwarna gelap sedangkan yang satunya lagi berwarna putih . Yang berwarna gelap itu adalah frame atas dengan lubang tertentu , material koral yang lebih kecil dari lubang mesh atas akan turun ke bawah ke frame yang berwarna putih .

Tampak dari belakang , posisi motor listrik berada dikiri , sedangkan di gambar diatas yang berwarna hijau adalah rangka mesin ayakan .

Posisi dalam foto di atas jika dilihat dari depan kiri

Posisi dalam gambar di atas jika mesin dilihat dari samping kanan . Jika dilihat dari samping kanan , maka koral dan pasir akan diturunkan di sisi yang lebih tinggi ( kiri ) lalu akan menggelinding jatuh ke arah kanan.  ( ke sisi yang lebih rendah )

Posisi mesin ayakan jika dilihat dari samping kiri. Sebenarnya pada sisi yang paling rendah ( kiri ) pada bagian output terdapat 2 buah saluran yang mana arah kedua saluran tersebut mengarah ke tempat yang berbeda – beda . Tujuannya adalah untuk memisahkan pasir dan koral yang sudah terpisah tidak tercampur menjadi satu lagi .

Bagian – bagian mesin ayakan batu koral dan pasir

Secara sederhana , untuk mesin ayakan ini terdiri dari beberapa bagian yakni :

1. Rangka ; berfungsi untuk menopang frame screen dan motor penggerak
2. Motor penggerak ; Berfungsi untuk memberikan atau menggetarkan vibrator
3. Vibrator : berfungsi untuk menimbulkan getaran pada screen .
4. Dinding screen ; berada di samping kiri dan kanan , biasanya untuk tempat menempelnya frame screen
5. Screen : berfungsi untuk memisahkan batu koral dan pasir berdasarkan ukurannya .

Desain mesin ayakan batu koral dan pasir disesuaikan dengan fungsi

Kami membuat desain mesin ayakan seperti pada gambar di atas disesuaikan dengan kebutuhan konsumen , konsumen hanya membutuhkan 1 jenis ukuran misalnya dibawah 1 cm yang akan diambil , maka otomatis screen yang kami pasang adalah 1 cm , sedangkan sisanya ( ukuran lebih besar dari 1 cm ) akan jatuh ke tempat lain .

Berbeda lagi jika konsumen ingin 2 atau 3 hasil batu koral dan pasir , jika ingin lebih banyak hasil maka frame atau trap yang kami pasang akan berbeda lagi .

Dan pada contoh gambar di atas adalah salah satu contoh mesin ayakan dengan 3 trap . dimana nantinya pasir dan koral yang didapatkan adalah 3 ukuran atau lebih sesuai dengan kebutuhan . Dan masing – masing hasil akan keluar ke tempat yang berbeda .

Desain ayakan type rotary screen

Ayakan batu koral dan pasir tidak selamanya dengan model frame persegi panjang , namun ada juga dengan model rotary screen , artinya sebuah screen yang berbentuk tabung yang berputar . Desain dan gambarnya seperti gambar berikut ini :

Pada desain gambar di atas adalah salah satu contoh mesin ayakan untuk koral dan pasir yang di gabung dengan mesin jaw crusher .

Batu yang berukuran besar dihancurkan ( dipecah ) menggunakan mesin jaw crusher , selanjutnya hasil pecahan batu tersebut di kelompokkan berdasarkan ukurannya . Untuk memisahkan masing – masing ukuran tersebut kita bisa menggunakan mesin ayakan model rotary screen ini .

dengan menggunakan type ini juga bisa diperoleh 3 ukuran batu – batu kecil hingga pasir . Dan masing – masing ukuran ini akan keluar di tempat yang berbeda – beda .
