20 hp mesin shredder type sp 1000 double power

Spesifikasi 20 hp mesin shredder type sp 1000 double power .

1. Harga _(sp02a) : Merk motor bologna : RP 305.000.000,- motor Merk Liming RP 330.000.000,-
2. Type sp-1000
3. Ukuran mesin total : Panjang 2800 mm – Lebar 1300 mm – Tinggi 2200 mm
4. Ruang pencacah ( chamber crusher ) :
   1. Dimensi : Panjang 1200 mm – Lebar 700 mm – Tinggi 600 mm
   2. Material  : Gabungan Plat 10 dan 20 mm
5. Penggerak : 2 unit motor listrik @30 hp + gearbox helixal ratio 1:80 .
6. Rangka mesin shredder  : Gabungan Baja UNP 150 dan Plat ST 45 10 mm .
7. Bearing : Nachi block custom
8. Transmisi : Chain coupling
9. Shaft  :
   1. Bahan S45C
   2. Diameter 140 mm
10. Pisau :
    1. Material : Hard word steel
    2. Diameter pisau : 300 mm
    3. Tebal pisau :  30 mm
11. Isi Panel control :
    1. Box panel
    2. Switch control
    3. Emergency stop
    4. Automatic auto reverse PLC ( microcontroller IC Admega
12. Cover : Plat esser 2 mm
13. Fungsi : Untuk mencacah / menghancurkan material material besi rongsokan yang tipis misalnya seng , kaleng cat dan kaleng susu , kemasan soft drink , dll

Foto – foto

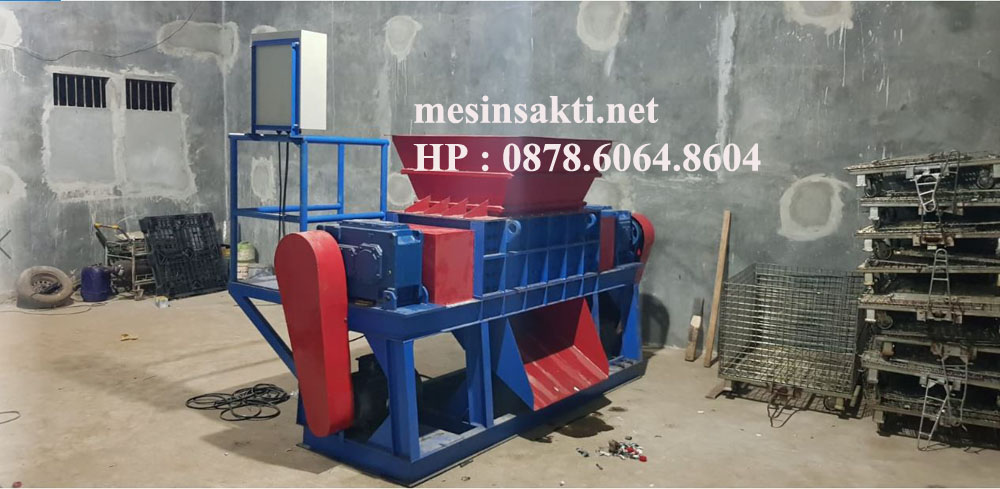

Tampak samping di sana terlihat gearbox yang di samping atas . Penggerak menggunakan motor listrik 20 hp . Ini optional , jika menggunakan power 20 hp masih kurang , maka bisa diganti dengan power 30 hp

Kalau kita zoom , terlihat gearbox / reducer speed . Fungsinya untuk menurunkan RPM , namun memiliki torsi yang tinggi .

Dilhat dari atas mesin , terlihat susunan pisau . Material terbuat dari bahan hard work tool steel . Bisa SKD 11 atau SKD-61 , tergantung kebutuhan dan harganya juga berbeda – beda .

Desain / sketch 20 hp mesin shredder type sp 1000 double power

Gambar di atas adalah gambar sketch dari sebuah mesin shredder ketika di buka . Gambar hanyalah simulasi untuk melengkapi penjelasan .

Bagian – bagian pada mesin shredder dan fungsinya

Acuan kami pada gambar desain di atas . Untuk bagian – bagiannya terdiri dari :

1. Hoper input : Corong masukkan bahan ke arah pisau shredder
2. Block sisir : Plat besi berfungsi untuk tempat menempelnya sisir pisau
3. Gearbox , berfungsi untuk menambah torsi pisau dan menurunkan RPM
4. Block bearing , berfungsi untuk tempat menempelnya bearing
5. Motor listrik ; Berupa electric motor , sebagai sumber penggerak utama pada mesin shredder . dengan berbagai macam merk dan besaran HP
6. Rangka : Sebuah komponen sebagai tempat menempelnya semua part mesin shredder . untuk material rangka bisa berupa besi baja IWF maupun bisa juga besi UNP
